Dávkovače s opěrnou dráhou mají široké uplatnění a lze je použít i pro dávkování agresivních a viskózních kapalin a gelů. Chemická kompatibilita je dána materiálem čerpací hadičky (silikon, Norpren, C-Flex, Tygon, Viton). Vyznačují se kompaktní a spolehlivou konstrukcí a jednoduchou obsluhou.

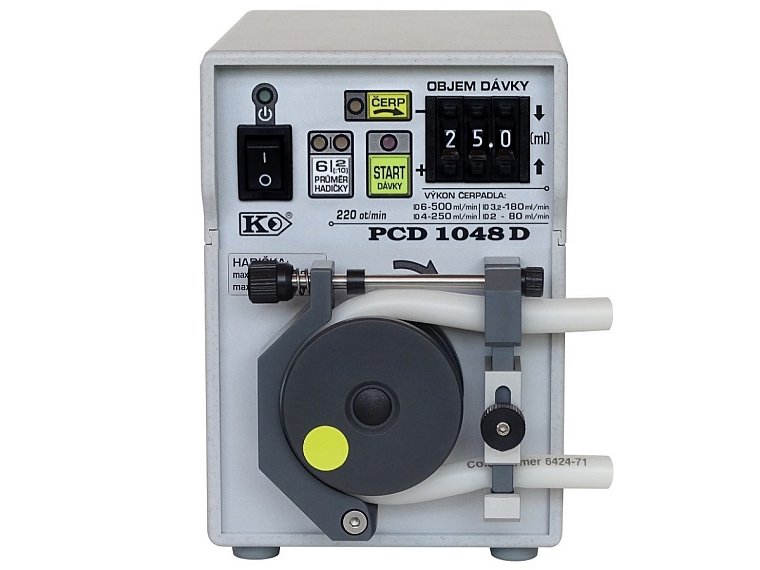

Základní charakteristika dávkovače PCD 1048:
- s odpruženou odklopnou opěrnou dráhou (umožňuje snadné a rychlé založení hadičky)
- po každém spuštění načerpají nastavený objem dávky konstantním výkonem - "rozplňovačky"
- nastavení objemu dávky číslicovým přepínačem v rozsahu 1,0–99,9 ml (konkretní objem dávky je dán rozměry hadičky a nastavením přepínače)
- dávkovače jsou přednastaveny pro uvedné rozměry hadičky, pro jiné rozměry je možné přednastavení upravit nebo je nutné údaj na přepínači přepočítat
- pro zaplnění nebo propláchnutí hadičky je možné přepnout dávkovač do režimu čerpadla, pro zpětné vyprázdnění lze využít funkce REVers (pouze verze Z)
- držák hadiček s posuvnými svorkami (hadičky mohou být v metráži)
- pro přesné dávkování je doporučeno provést kalibraci pro dané čerpací segmenty a pracovní podmínky
- standardně jsou vybaveny konektorem pro externí spouštění (např. nožním spouštěčem nebo spouštěcím stojánkem, se kterým vytváří poloautomatickou plnicí linku – objednává se samostatně – v případě zájmu kontaktujte produktového specialistu)
- určeny pro normální prostředí, izolační třída 1 s krytím IP 22
Typ | Čerpací hadičky ID/stěna [mm] | Nastavení dávky [ml] | Výkon [ml/min] | Max. RPM | Funkce REV |
PCD 1048D | 1 – 6 / 1,5 – 1,6 | 8 – 100 (ID6) | 500 | 220-1 | ne |
1 – 10 (ID2) | 80 | 220-1 | ne | ||
PCD 1048DZ | 8 – 100 (ID6) | 500 | 220-1 | ano | |
1 – 10 (ID2) | 80 | 220-1 | ano |
