Zdroj vakua a další volitelné příslušenství pro odparky Heidolph Hei-VAP
Zdroj vakua je nezbytným příslušenstvím pro každou odparku. Chemicky odolné membránové vývěvy Hei-VAC mají parametry nastavené přesně pro odparky Hei-VAP. Jejich předností je dlouhodobý výkon, tichý chod a nízké vibrace. Dalším důležitým příslušenstvím jsou regulátory vakua, vakuové ventily, láhev dle Woulffa a chladiče emisí. Dále nabízíme snímače teploty par, pohlcovač zvuku a ochranné kryty lázně.

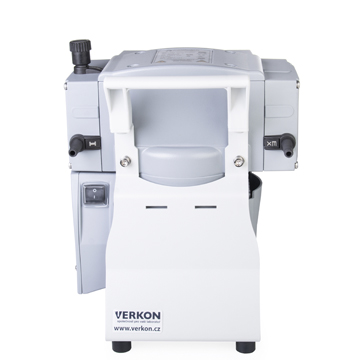

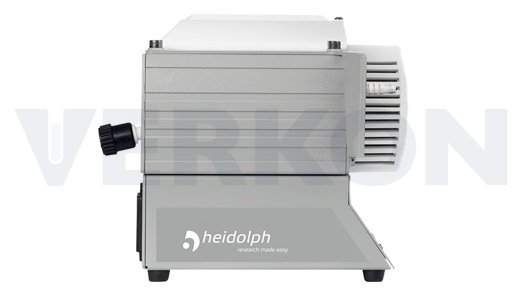

Zvolte vývěvu Hei-VAC Valve Tec (pro rozpouštědla s nízkým nebo středním bodem varu) nebo Hei-VAC Valve Control (sací výkon až pro tři rotační odparky).
Odparky Hei-VAP Core, Expert a Ultimate nemají integrovanou regulaci vakua. Pokud ji požadujete, tak budete potřebovat i samostatný regulátor vakua, který se umisťuje mezi odparku a vývěvu. Zvolit můžete jeho manuální nebo digitální variantu.
nebo

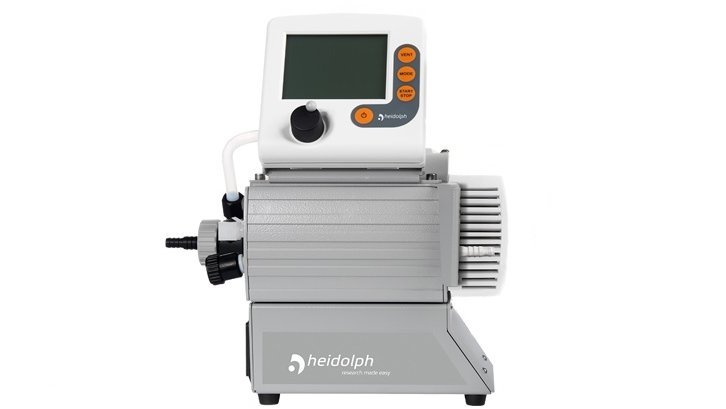

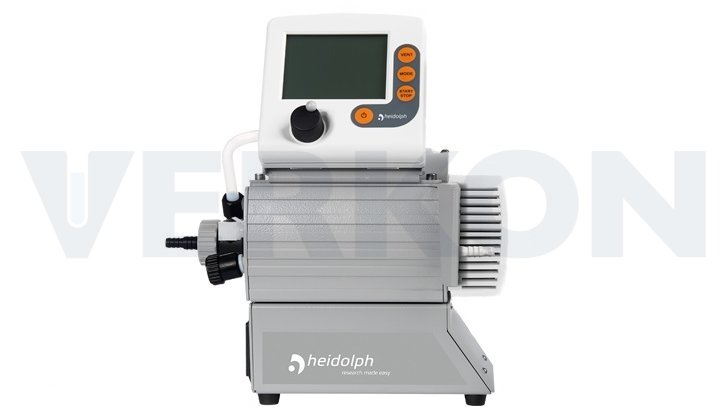

Zvolte komfortní variantu řízeného zdroje vakua, kterou je vývěva Hei-VAC Vario Station. Součástí vývěvy je digitální regulátor vakua.
| Schéma zapojení odparek Hei-VAP | ||
| Typ odparky | Zdroj vakua | Příslušenství |
| Hei-VAP Core | vývěvy Hei-VAC Valve Tec/Control, centrální rozvod vakua | Manuální nebo digitální regulátor vakua (doporučeno) |
| vývěva Hei-VAC Vario Station | - | |
| Hei-VAP Expert/Ultimate | vývěvy Hei-VAC Valve Tec/Control, centrální rozvod vakua | Manuální nebo digitální regulátor vakua (doporučeno) Umožňuje připojení snímače teploty par. |
| vývěva Hei-VAC Vario Station | Umožňuje připojení snímače teploty par. | |
Zvolte vývěvu Hei-VAC Vario Tec (pro rozpouštědla s nízkým nebo středním bodem varu) nebo Hei-VAC Vario Control (pro destilaci rozpouštědel s vysokým bodem varu). Jde o komfortní varianty řízeného zdroje vakua; vakuum je řízeno přímo odparkou.
| Schéma zapojení odparek Hei-VAP | ||
| Typ odparky | Zdroj vakua | Příslušenství |
| Hei-VAP Expert/Ultimate Control | vývěvy Hei-VAC Valve Tec/Control, centrální rozvod vakua | Vyžaduje připojení vakuového ventilu. Umožňuje připojení snímače teploty par. Umožňuje připojení snímače AUTOaccurate. |
| vývěvy Hei-VAC Vario Tec/Control | Nevyžaduje připojení vakuového ventilu. Umožňuje připojení snímače teploty par. Umožňuje připojení snímače AUTOaccurate. |
|
| Vývěva Hei-VAC |  Valve Tec |
 Valve Control |
 Vario Station |
 Vario Tec |
 Vario Control |
| Provedení | dvoustupňová | dvoustupňová | třístupňová | třístupňová | třístupňová |
| Sací výkon [m3/h] | 0,75 | 2,0 | 1,7 | 1,0 | 1,7 |
| Dosažitelné vakuum [mbar] | 12 | 7 | 5 | 12 | 2 |
| Rozměry (š x v x h) [mm] | 338x183x143 | 196x243x309 | 294x192x299 | 236x156x196 | 236x167x196 |
| Hmotnost [kg] | 7,9 | 12 | 6,0 | 4,3 | 5,4 |
| Napájení | 200 – 240 V, 50/60 Hz | ||||
| Krytí | IP40 | IP40 | IP20 | IP20 | IP20 |
| Vhodná pro odparku Hei-VAP | Core, Expert, Ultimate | Expert Control, Ultimate Control | |||
 Podrobnější technické informace k vývěvám naleznete v katalogových listech ke stažení. |
|||||

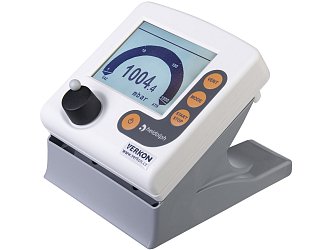

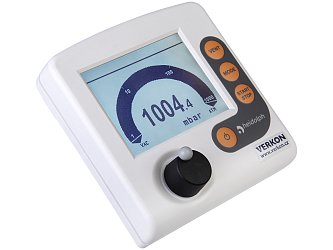

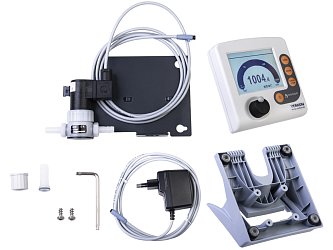

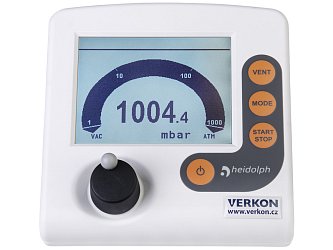

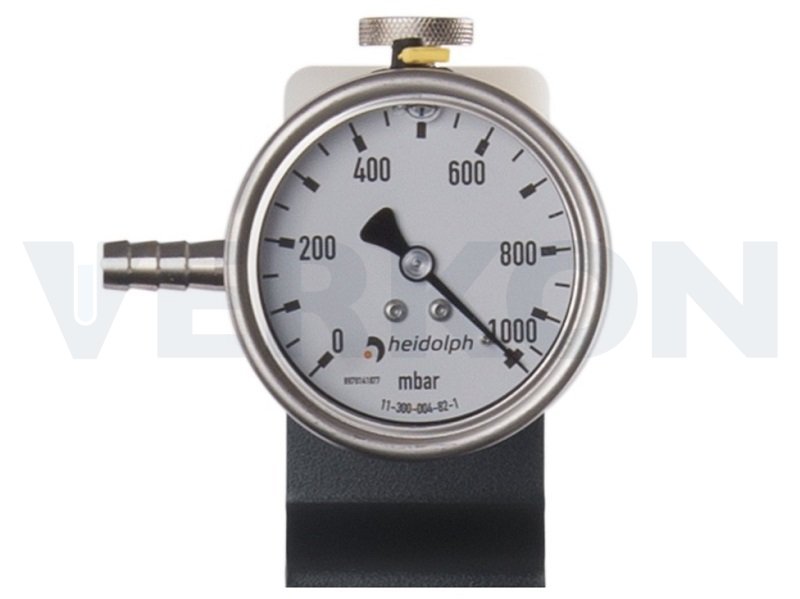

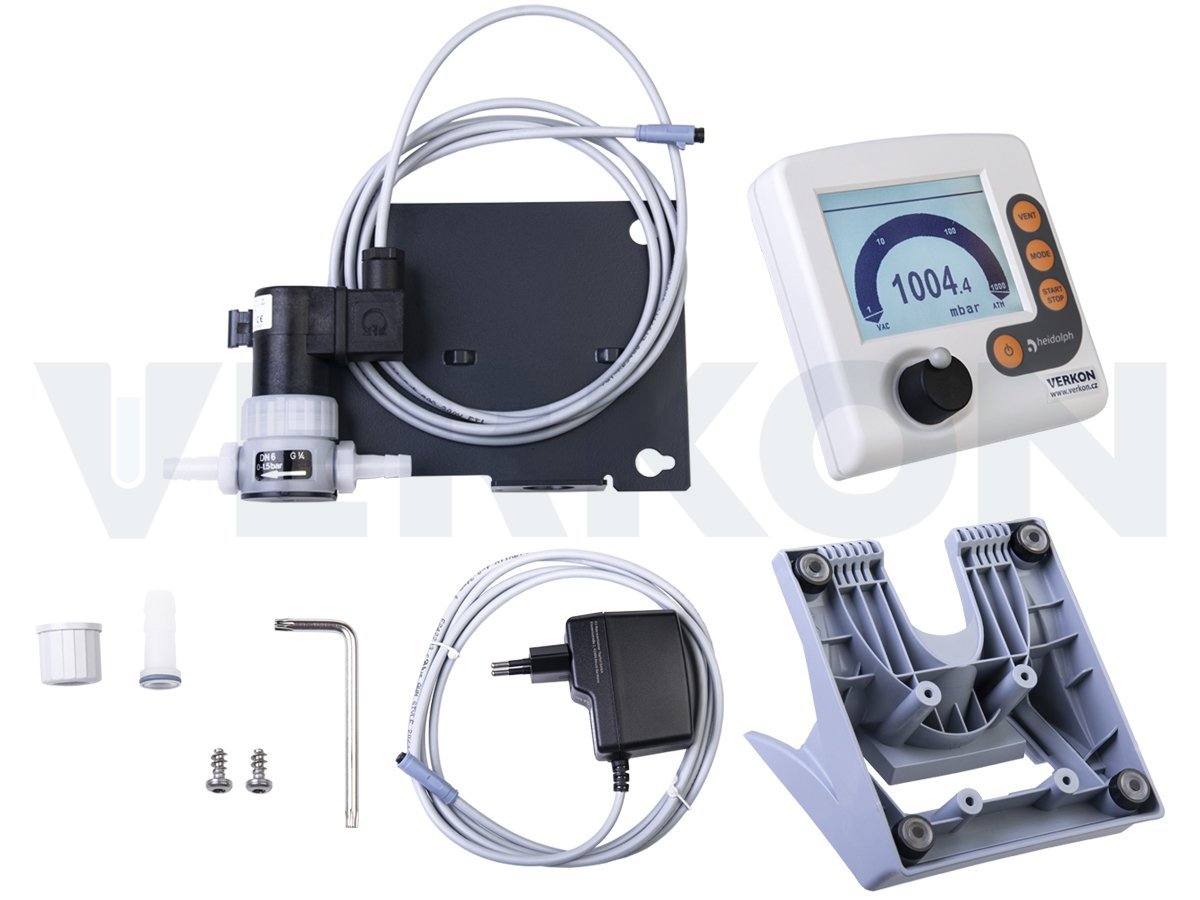

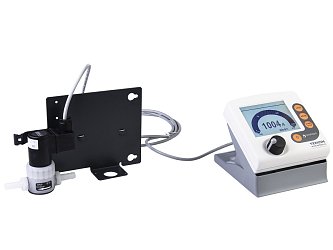

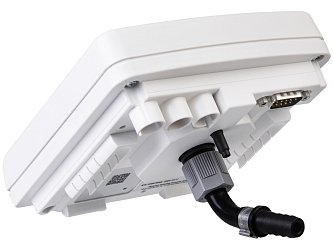

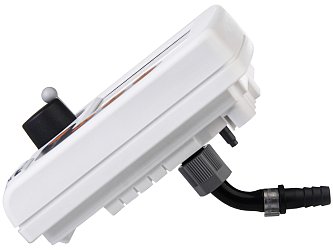

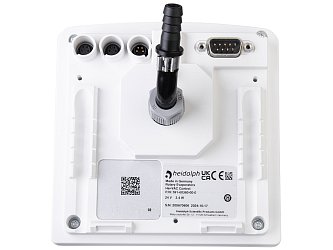

| Typ | manuální |  digitální |
| Rozsah měření | 0 – 1020 mbar | 1060 – 0,1 mbar |
| Princip měření | - | keramická membrána (oxid hlinitý), kapacitní, nezávislá na plynu, absolutní tlak |
| Vstup (připojení vakua) | olivka ID 8 mm | olivka ID Ø 4 – 5 mm |
| Rozměry | 80 x 80 x 150 mm | 144 x 124 x 115 mm |
| Rozhraní | - | RS232, SUB-D, 9-pin |
 Podrobnější technické informace k regulátorům vakua naleznete v katalogových listech ke stažení. |
||

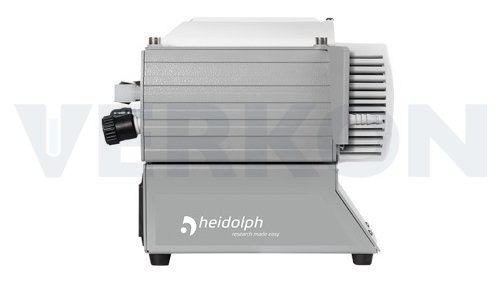

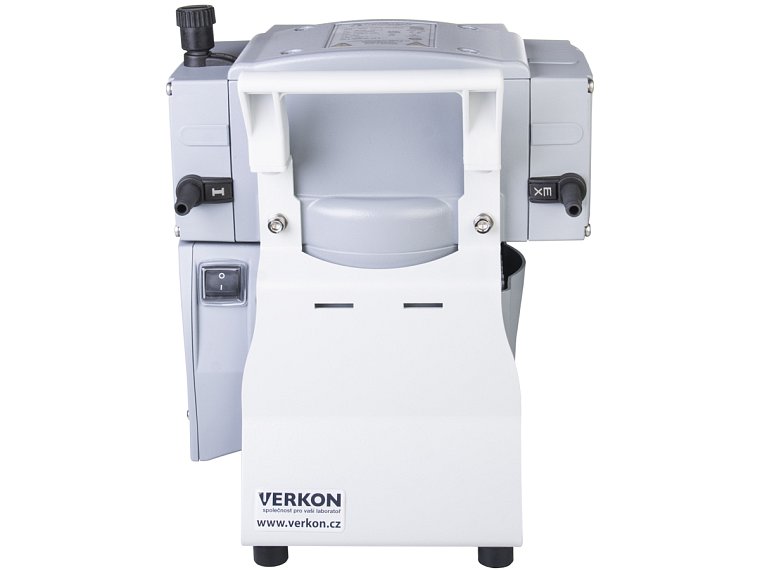

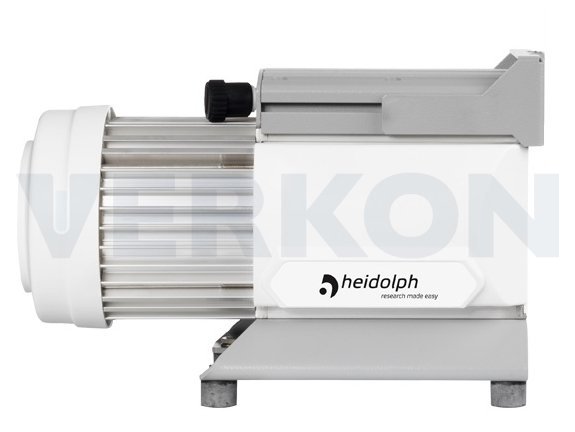

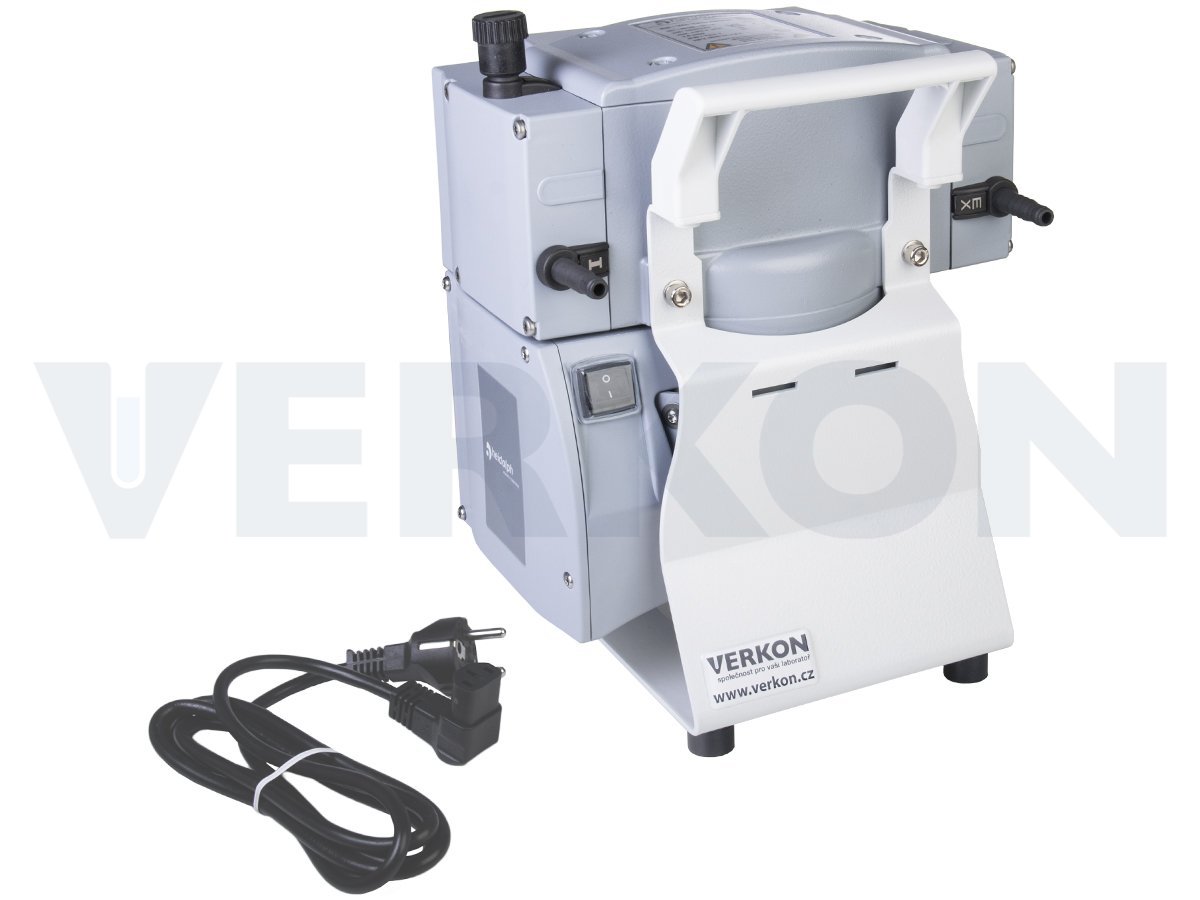

Membránové vývěvy Hei-VAC jako zdroje vakua
Regulátory vakua
Vakuový ventil a láhev dle Woulffa
| Obj. číslo | Popis | Dostupnost | Cena / ks | Objednat | |
|---|---|---|---|---|---|

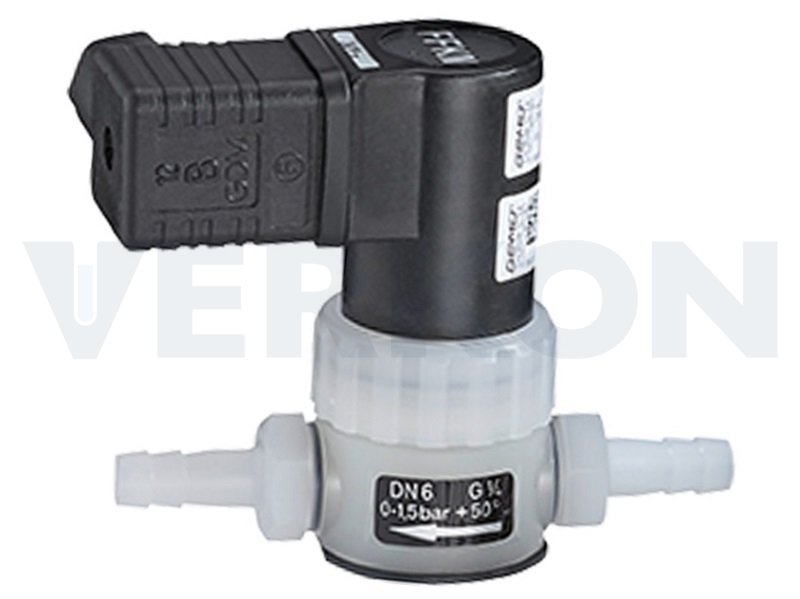

| 392 690 006 500 | Vakuový ventil pro vývěvy Hei-VAC Valve Tec/Control při použití s odparkami Hei-VAP Expert/Ultimate Control | Kontaktujte nás | |||

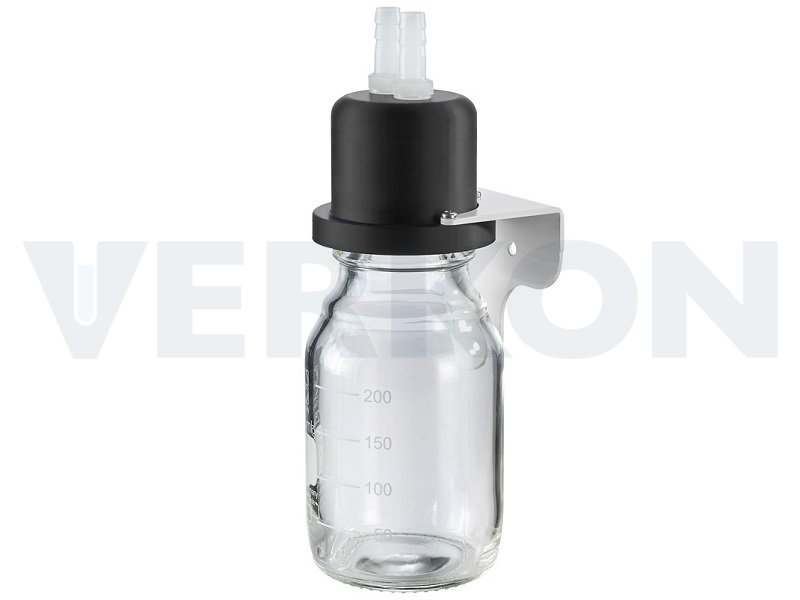

| 392 690 007 100 | Láhev dle Woulffa, objem 200 ml (ochrana vývěvy a vakuového ventilu před kondenzáty) | 3-4 týdny | 6 695 Kč | ||
Chladiče emisí

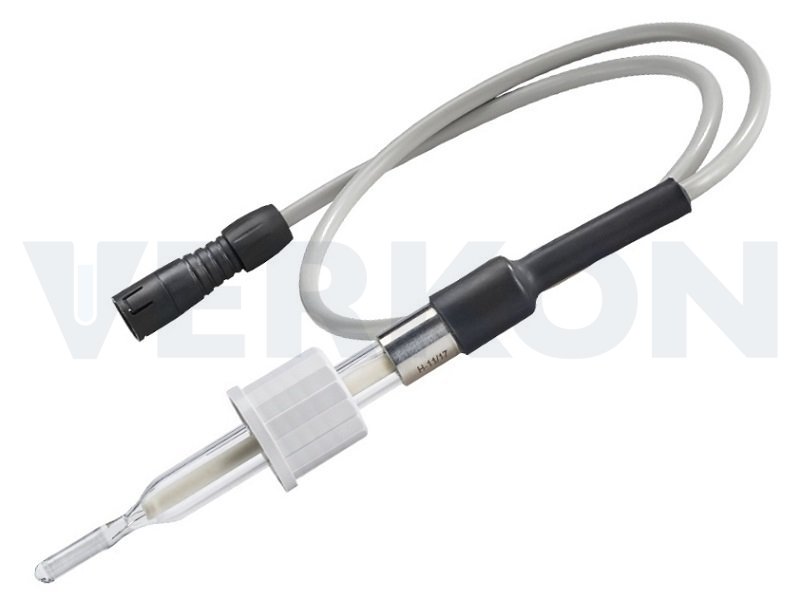

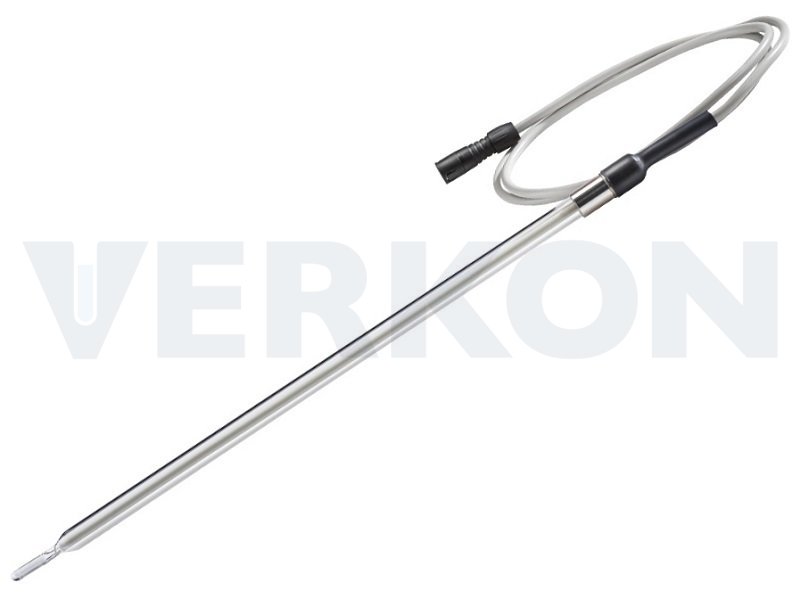

Snímače teploty par

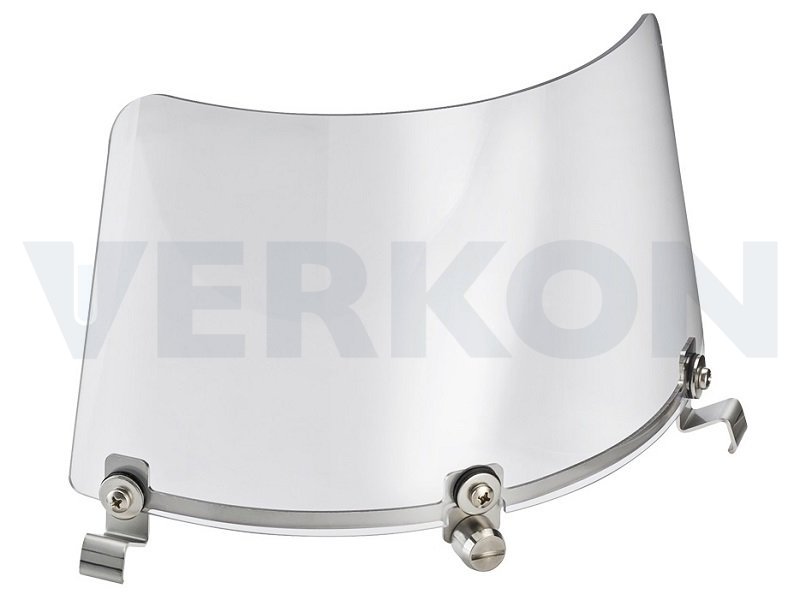

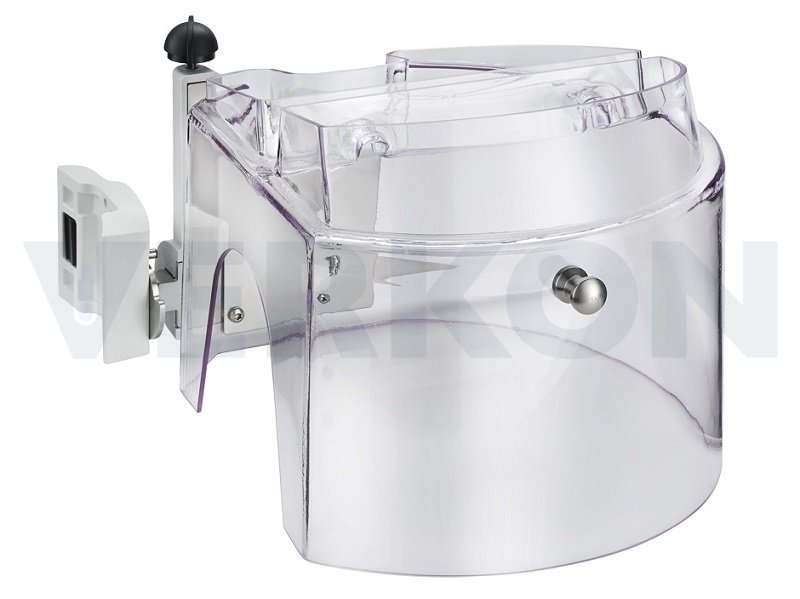

Ochranný štít a kryt lázně
